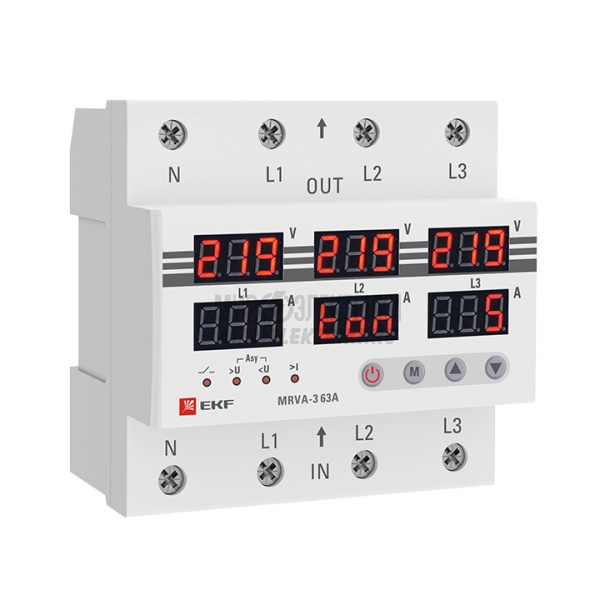

Реле напряжения и тока трехфазное с дисплеем MRVA-3 63A EKF

Vp-​3F63A реле напряжения трехфазное цифровое

Описание

Реле предназначено для защиты промышленного и бытового однофазного и трехфазного оборудования от повышенного или пониженного напряжения, пропадания напряжения, асимметрии фаз, а также контроля порядка чередования фаз (функция отключаемая).

Прибор управляется микроконтроллером, который анализирует напряжение в электросети и отображает его текущее действующее значение на цифровом индикаторе. На выходе прибора стоят электромагнитные реле. Допустимые пределы отключения, время задержки включения и контроль порядка чередования фаз устанавливаются пользователем.

Все установленные значения сохраняются в энергонезависимой памяти. Питание прибора происходит от контролируемых фаз.

Синхронный режим предназначен для защиты трехфазных потребителей, с контролем порядка чередования фаз и контролем асимметрии фаз.
Асинхронный режим используется для защиты однофазных потребителей в трехфазной сети (аналогично работе трех независимых реле напряжения, работающих по каждой фазе), например при трехфазном вводе в жилом помещении.
Преимущества использования VP-3F63A
Основной особенностью данного прибора является то, что это универсальное трехфазное реле напряжения со встроенным контактором, которое можно использовать в разных режимах работы защиты как для однофазных, так и для трехфазных нагрузок, в зависимости от выбранного варианта.

В «синхронном режиме» - при обнаружении аварийных показателей – происходит отключение всех 3-ех фаз, даже если одна не в норме. Это режим – для оборудования 380В. В «асинхронном» - отключаются только та линия, которая вышла за пределы разрешенных характеристик. Такой режим применяется в основном для частных домов, квартир и производств, где 90 и более % электропотребителей работают от сети 220В.

Кроме того, дополнительные преимущества:
Это полностью законченное устройство, в одном корпусе смонтирована и измерительно-управляющая и исполнительная силовая часть. Не нужны никакие внешние устройства и контакторы, а также дополнительные соединения и монтаж проводом.
С помощью цифровых показаний и цифрового меню настройки, любой, даже неопытный человек сможет не только самостоятельно настроить и визуально контролировать внешние параметры и работу самого прибора, но и самостоятельно подключить его.
Универсальная мощность. Разрешенного номинального транзитного значения в 63А на каждую из 3-ех фаз – хватит для любого объекта, будь то квартира или большой коттедж.

Технические характеристики

- Измеряемое напряжение, В : 50-400
-Время отключения по верхнему пределу, сек, не более : 0,02
-Время отключения по нижнему пределу, сек, не более : 1 (120-170В), 0,02 (<120В)
-Время отключения при асимметрии фаз, сек : 20
-Погрешность вольтметра, %, не более : 1
-Номинальный ток на контактах реле*, А : 63
-Степень защиты прибора : Ip-20
* - при активной нагрузке

Устанавливаемые пользователем параметры

-Нижний предел отключения, В : 120-200 (170**)
-Верхний предел отключения, В : 210-270 (250**)
-Время задержки включения, сек : 5-600 (15**)
-Асимметрия фаз, В : 20-99 (50**)
-Режим работы : синхронный/асинхронный (асинхронный**)
-Контроль порядка чередования фаз : вкл/откл (откл**)
** - заводские установки

Порядок монтажа
Установите прибор на монтажную рейку шириной 35мм.
Прибор занимает семь модулей.
Подключите провода в соответствии со схемой (прилагается к устройству).
При использовании многожильного провода необходимо применять кабельные наконечники.
