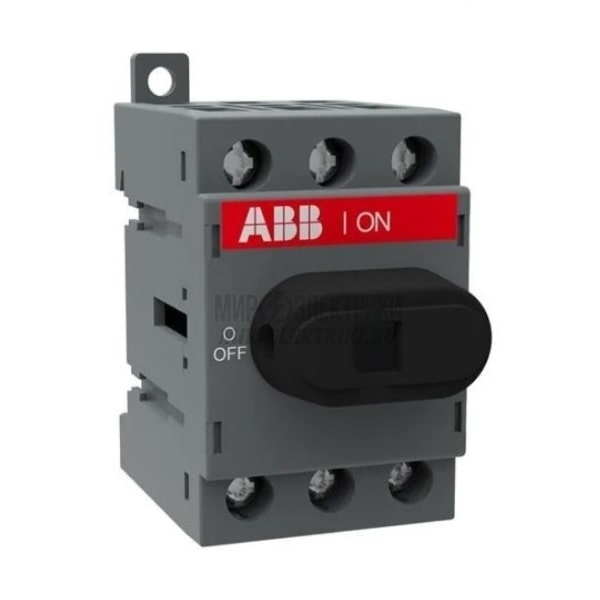

Рубильник ABB OT 63F3

Описание рубильника ABB OT 63E3

Представляет собой электрическое коммутационное устройство с ручным управлением, применяемое для включения, отключения и переключения электрических цепей - либо под нагрузкой (при напряжениях до 220 в на постоянном токе и до 380 в на переменном), либо в его отсутствии. Выделяются характерной формой подвижных контактов - ножевидные, или «рубящие». По числу контактов делятся на одно-, двух-, трёх и многополюсные. Для повышения предельного отключаемого тока мощные рубильники снабжаются дугогасительными камерами. При замыкании однополюсного рубильника контактный нож под действием рукоятки поворачивается вокруг оси и «врубается» в неподвижную пружинящую контактную стойку. При отключении электрической цепи под нагрузкой между контактными ножом и стойкой возникает электрическая дуга, которая гасится в дугогасительной камере. Во избежание обгорания контактов электрическая дуга должна быть погашена возможно быстрее. Гашение дуги при токах до 75 А происходит вследствие её механического растяжения; при этом время гашения зависит от скорости перемещения контактного ножа. В рубильниках ABB, которые рассчитаны на более высокие токи, определяющим фактором при гашении дуги являются разрывающие её электродинамические силы, величина которых прямо пропорциональна отключаемому току и примерно обратно пропорциональна длине ножа. Для того чтобы сделать скорость размыкания контактных ножей не зависящей от скорости поворота рукоятки, применяют так называемое моментное выключение (с использованием дополнительных разрывных ножей), что значительно облегчает гашение дуги. Рубильники ABB OT 63E3 рассчитывают таким образом, чтобы в номинальном режиме его работы контакты не нагревались выше допустимой температуры, а при коротких замыканиях в цепи не сваривались между собой.

Технические характеристики рубильника ABB OT 63E3
