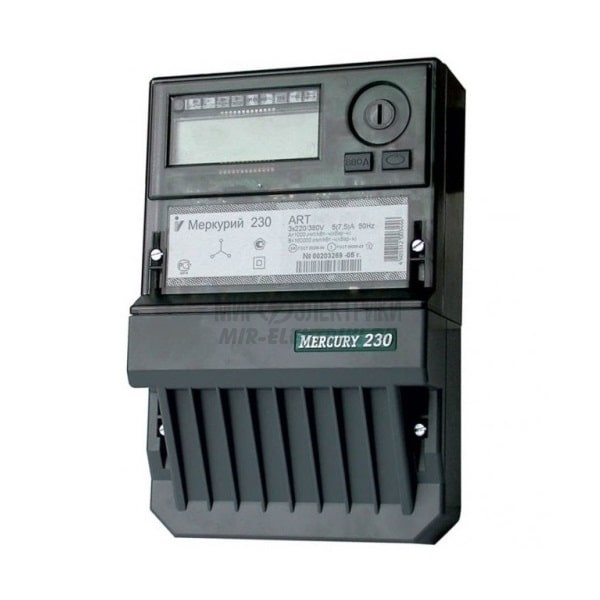

Счётчик Меркурий 230 ART-02

Описание счётчика Меркурий 230 ART-02

Счетчики электроэнергии Меркурий 230 ART-02 предназначены для учета активной и реактивной электрической энергии и мощности в одном направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы или непосредственно с возможностью тарифного учёта по зонам суток, учёта потерь и передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.

Счетчики эл Меркурий 230 ART-02 эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.

Счётчики Меркурий 230 ART-02 отображают на ЖК-индикаторе:

• значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
• фазное напряжение и ток в каждой фазе;
• измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
• утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;
• коэффициент мощности по каждой фазе и суммарный по трем фазам;
• углы между фазными напряжениями;
• частоту сети;
• текущее время и дату;
• параметры модема силовой сети;
• пиктограмма уровня сигнала модема PLC;

Технические особенности счётчика Меркурий 230 ART-02

• класс точности - 1.0
• интерфейсы: CAN, IrDA, PLC;
• Возможность подключения резервного питания Uрез = 5,5...9 В;
• Измерение мощности, токов, напряжений, частоты, cos fi;
• Встроенный модем PLC для передачи данных по силовой сети 220 В (в зависимости от модификации);
• Два стандартных гальванически развязанных телеметрических выхода ( DIN 43864), по одному на каждый вид энергии;
• Электрические счётчики Меркурий 230 ART работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей;
• Автоматическая самодиагностика с индикацией ошибок;
• Управление нагрузкой через внешние цепи коммутации (УЗО);
• Электронная пломба.

Базовые функции счётчика Меркурий 230 ART-02

• Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам IrDA, CAN, RS-485 активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
• всего от сброса показаний
• за текущие сутки и на начало суток
• за предыдущие сутки и на начало суток
• за текущий месяц и на начало месяца
• за каждый из 11 предыдущих месяцев и на начало месяцев
• за текущий год и на начало года
• за предыдущий год и на начало года.
• Тарификатор обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута.
• Возможен учёт активной энергии прямого направления отдельно в каждой фазе сети.
• Возможен учёт технических потерь в линиях электропередач и силовых трансформаторах.
• Дополнительно счётчик обеспечивает измерение следующих параметров электросети:
• мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
• действующих значений фазных токов, напряжений, углов между фазными напряжениями
• частоты сети
• коэффициентов мощности по каждой фазе и по сумме фаз.
• Задание лимитов активной мощности и энергии и программируемое управление внешними устройствами отключения нагрузки потребителя (УЗО) при превышении лимитов.
• Передачу результатов измерений и учётных данных через интерфейсы CAN, RS-485, IrDA.
• Функционирование счётчиков Меркурий 230 ART-02 в режиме суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.

Технические характеристики счётчика Меркурий 230 ART-02
